产品概述:
●解决各种连接器测试的夹具问题,及测试时公母连接器能自动对准,不会有吃单边问题;
●搭配动态阻抗测试系统,可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」;
●本机器适用于各种连接器之插入力及拔出力测试,提供各种连接器专用夹治具及搭配专用自动求心装置,将可得到完全准确之插拔力试验。
●WINDOWS系统中文版;软件(中文简体,中文繁体);
●且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。
测试项目:
● 连接器单孔插拔试验 ● 连接器整排插拔试验
● 连接器插拔寿命试验 ● 连接器单Pin与塑胶保持力试验
● 连接器退Pin试验 ● 连接器正向力测试(Normal Force)
● 各种压缩,拉伸破坏强度试验 ● 端子耐荷重试验
● 端子或连接器阻抗(接触阻抗测试系统)
规格参数:
规定最大荷重 100kg、50kg、20kg、5kg(任选一个)
最大测定高度 290mm
最小微调距离 0.01mm
荷重元精度 0.02%
测定速度范围 0~300mm/min
X、Y轴移动范围 0~75mm
传动结构 滚珠丝杆
驱动马达 伺服马达 (日本松下)
外观尺寸 400mm*300mm*1200mm(W*D*H)
机台重量 70Kg
电源 AC220V
机器特点:
1、测试条件皆由电脑画面设定,并可储存。可由下拉式选单勾选设定,或直接输入数据。
(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次 数、暂停时间、每次等候位置、空压次数)

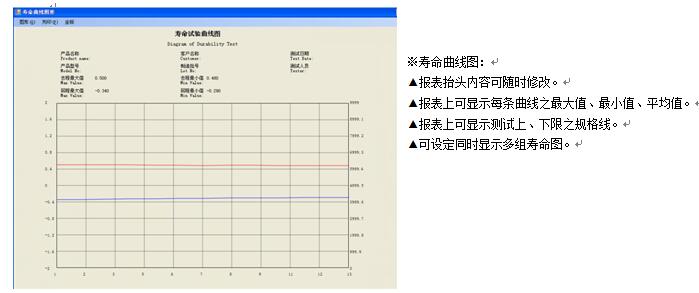

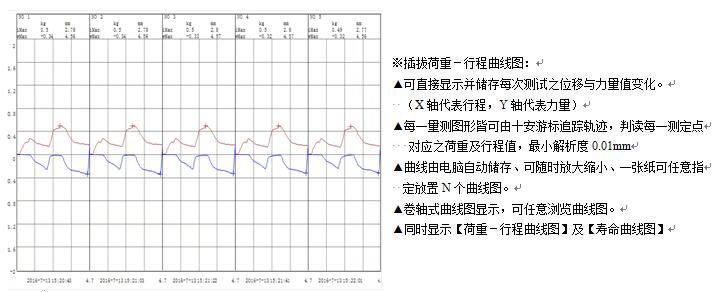

2、可储存及列印图形(荷重–行程曲线图、荷重衰减寿命曲线图、检验报表)。
3、荷重元超负载之保护功能、可确保荷重元不致损坏。
4、同时显示荷重–行程曲线图及寿命曲线图。
5、自动荷重零点检出,并可设定原点检出荷重值。
6、荷重单位显示N、lb、gf、kgf可自由切换。
7、机台采用钢性结构设计搭配伺服马达,长时间使用下能确保精度,适合一般引张、压缩测试、及插拔力寿命测试。
8、超规格值停止。(于寿命测试时,测试数据超出设定之上下限规格值机器自动停止)。
9、测定项目:最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值。
10、自动集成微欧姆测试模块,无需另购微欧姆测试仪,便可测量毫欧级电阻值。
(国内首家软件和导通电阻一体生产厂家)。
11、曲线图选样对比功能;
12、检验报表抬头内容可随时修改(中英文皆可);
13、检验报表可转档到EXCEL做编辑;
14、曲线图报表,文字报表可由客户指定抬头及LOGO;
15、软硬件自主研发,具有知识产权。

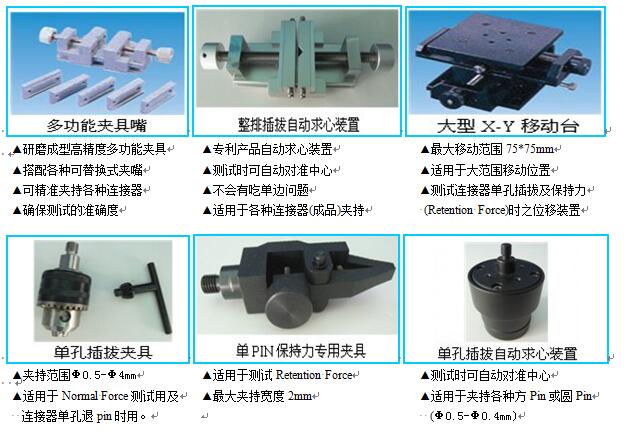

标准夹治具:

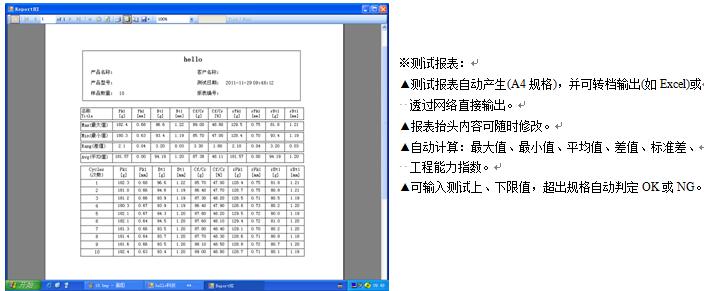

测试报表输出:
荷重–行程曲线图、寿命曲线图、测试报表、皆为A4标准纸张规格,且由电脑打印机直接列印。
标准配置(配件):
标准配置(配件):项目 名称 数量 1 测试机台主体 1 2 电脑 1 3 19英寸电脑显示器 1 4 USB鼠标、键盘 各1 5 测试电阻连接线及夹嘴 1 6 Window系统插拔控制操作软件 1 7 荷重元(20KG) 1 9 多功能夹具(选配件) 1(选配件) 10 X-Y移动台(选配件) 1(选配件) 11 定做专用固定铝制整排连接器夹具(出厂标配) 1 12 自动球心装置 (选配件) 1(选配件) 13 单孔插拔夹治具(选配件) 1(选配件) 14 单PIN保持力测试专用夹具(选配件) 1(选配件) 15 阻抗测试系统 1 16 电源线 1 17 连接电脑和机台数据线 1 仪器优点:
1、 软件自己开发,有自主知识产权。
2、 单片机采用最新进口芯片,高集成控制系统,体积小,功能全。
3、 速度在300mm/min情况下,走位精准,无漂移,同时在600mm/min的情况下,也在0.002mm范围内。
4、 单片机自带接触电阻功能,不需外接阻抗装置,在测试力值与行程的同时检测出导通点的力和行程(备注:无需另购, 国内首家软件和导通电阻一体生产厂家,测量数据更稳定更精确)。
5、 所有线路采用插接件和模块式结构,售后服务方便。
6、 操作简单,易学,并带压缩、保持力测试、破断裂功能。
注意事项:
1、由于荷重感应器在轴向的力量(含推拉两个方向),超过最大荷重120%时会损坏,操作时请特别小心。另外,横向荷重及冲级荷重也需避免。
2、本机台对于荷重感应器有完整的保护装置,但是先决条件是荷重感应器连接线必须确定连接。另外,请于正常程序下使用本机台,则即使发生高速运动而造成硬碰硬的情况,荷重感应器亦能受到完全的保护。
3、使用本机台及电脑控制部分建议专人专机使用,尤其更应注意电脑病毒的防护。
4、在机台试验的过程中,应避免其他周边产品的使用,例如打印机,网络传输等,防止资料遗失。
