紫外加速耐候试验箱 DY-UVA -340
设备用途 技术指标:1. 容积和尺寸:
l 工作室尺寸(mm):1170×450×500(D宽×W深×H高)
l 外箱尺寸(mm):1300×500×1470(D宽×W深×H高)
2. 辐照度控制系统:
l 使用UVA-340灯管时启用辐照(UVA-340)
l UVA-340辐照度范围:0.45~1W/m2可调(在峰值340nm处)
l 延长灯管寿命
3. 紫外灯管参数:
l 灯管型号:标配UVA-340(315~400nm)灯管8支
l 灯管品牌:荷兰Philips
l 灯的中心距离:70mm
l 测试品与灯管的中心距离:50±3mm
l 辐照强度:根据设定光强度输出
4. 温湿度指标:
l 温度范围:常温+10~70℃可调
l 湿度范围:≥90%RH
l 温度波动度:±3℃
l 温度分辨率:0.1℃
5.控温方式:PID自整定控温方式
6. 技术特点:
l 对辐照度、温度、时间等重要试验参数提供全面详细的实时监视和曲线记录(控制器带无纸记录仪功能),通过计算机还可以生成报表和曲线打印。
l 可单独进行辐照/冷凝/水喷淋试验,也可以编程任意组合辐照/冷凝/水喷淋试验。
采用韩国三元级别5.7寸真彩触摸屏控制系统,具有良好的稳定性、监视性、操作性和维护性。
l 对材料昂贵的进口紫外线灯管提供寿命参考(灯管为消耗品,寿命约为1600小时),方便用户确认灯管的更换时间,节省使用成本。通过辐照度测控装置(通过调节电压),可对辐照度进行测量和控制,使辐照度自动稳定在设定值上,并大大延长灯管的使用寿命。
l 采用自动化供排水设计,并搭配成本较高的大功率的水汞,确保水喷淋的流速和均匀性。
l 主要元器件大部分采用国际大品牌,小部分采用国产品牌,提高了产品的安全性和可靠性。(具体可参见附带主要配件清单。)
l 设备电气部分的安装和配线按照国际电工标准执行。
l 完善专业的售后服务。
符合标准:
l GB/T14552-2008《中华人民共和国国家标准--机械工业产品用塑料、涂料、橡胶材料—人工气候加速试验方法》中的a、荧光紫外线/冷凝试验方法。
l GB/T16422.3-1997 GB/T16585-96 相关分析方法。
l GB/T16585-1996《中华人民共和国国家标准—硫化橡胶人工气候老化(荧光紫外灯)试验方法》。
l GB/T16422.3-1997《塑料实验室光源暴露试验方法》等相应标准条款设计制造标准。
l 符合国际测试标准:ASTM D4329、ISO 4892-3、ISO 11507、SAE J2020等现行紫外线老化试验标准。
l 其他各类标准未详尽列出,如有需要,请与我司技术部门确认。
功能区介绍:
1、 辐照系统(模拟阳光):
l 光源:8支额定功率为40W的进口紫外荧光灯,有UVA-340光源
l 辐照度控制系统:
光强的变化会影响材料老化的速度,光谱的不同则可能同时对材料的老化速度和老化类型产生影响。通过电流系统控制辐照度,才能得到精确,可重复的测试结果。内置电压系统是一种精确的闭环控制系统,通过反馈回路它可以自动维持设定的光强。控制器可以连续监测紫外光光强,并通过调节灯管输出,来补偿因灯管老化或任何其他素造成的光强变化。控制系统测试结果的再现性和重复性比人工辐照度控制更好,并且能够有效的延长灯管的寿命。在UV循环中,辐照度通过控制器输出信号,通过电压来调节一组(两支)灯管的光强,并把数据传输给控制器。控制器将辐照度测定值和设定值进行比较,然后控制器指令电源系统调节灯管输出以保持光强设定值。

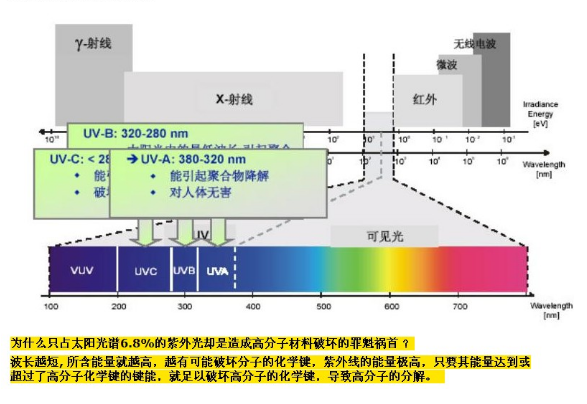

图3 紫外线老化概念

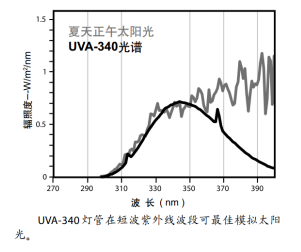

a) UVA-340: 能发出从315nm到400nm间的太阳光的波长,它的辐射峰值是在340nm处。UVA-340对不同试验的对照测试尤其有用,在短波紫外线波段可最佳模拟太阳光。
UVA-340辐照度设定
参考点:0.68W/m2
相当于夏季正午太
阳光光强最大值,
得到快速结果。
l UV循环温度控制:
UV循环系统的元件包括一个鼓风机,空气加热器,空气分配系统,黑板温度传感器。
a) 鼓风机:安装在设备的下箱体风道口,在整个UV循环中,鼓风机是连续工作的。
b) 空气加热器:安装在鼓风机上部的空气管道里,在需要时用来加热鼓风机吹出的空气。
c) 空气分配系统:鼓风机吹出的空气通过水盘中心的空气管道进入试验室,再由空气导向
引导充满整个试验室。
2、冷凝系统(模拟露水):
QUV冷凝系统实质上是蒸发的水蒸汽被实验箱的样板限制在实验箱内,样板背面的空气使样板温度水蒸汽温度低一些,这个温差使得水蒸汽在样板上凝聚。冷凝循环期间,水通过水盘下的加热元件加热,水蒸汽充满试验箱,在100%湿度时达到平衡,水蒸汽连续在样品上凝结,而它们通过其背面的室内空气保持低温。在样品上凝结蒸汽,最后流回到水盘里。

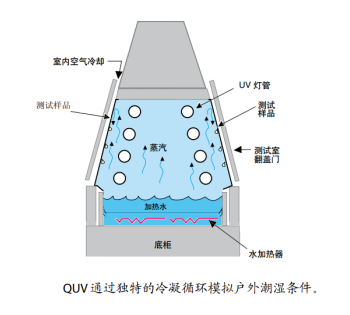

图6冷凝系统示意图

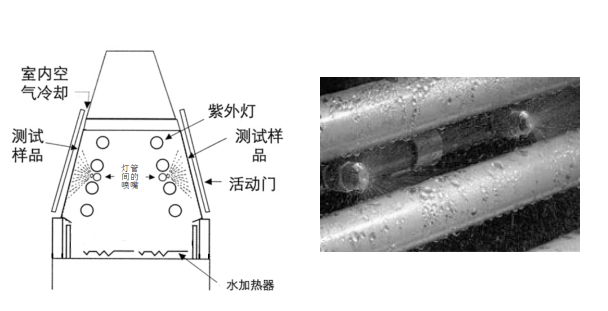

图7喷淋系统示意图
4、 箱体结构特征:
l 箱体采用全数控制作、工艺先进、线条流畅,美观大方;
l 整箱材质为SUS304高级不锈钢板;

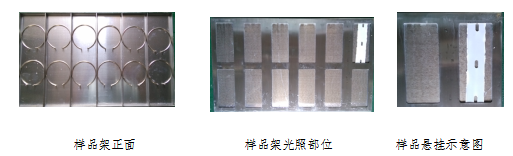

l 嵌板式样品架由高级铝板组成,安装拆卸简单方便。
标准试件尺寸:75mm*140mm,48片, 75mm*280mm,24片。(非标准尺寸可定做)
l 试验箱外壳各开启处均采用门式开启装置,开启方便。
l 为便于移动,仪器底部安装脚轮,位置固定后用U形环固定试验机位置。
5、 控制面板:(具体按钮及指示灯视实际配置而定)
l TIMI880 5.7寸可编程显示屏
l RS232通讯端口
l 操作按钮
l 报警指示灯
l 辐照累时器P6、 试验室:
l UV灯管,温度传感器。
l 加热,加湿装置
l 进排水,喷淋装置
7、 机械室:
l 进排水装置
l 喷淋水路
l 冷凝水路
l 鼓风机,空气加热器
l 报警装置
8、 配电控制柜:
l 配电板、总电源断路器,散热风机等
9、加热器:
l 加热器材质:不锈钢304鳍片散热电加热管
l 加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器)
10、加湿器:
l 加湿方法:浅水盆加热
l 加湿器材质:不锈钢铠装

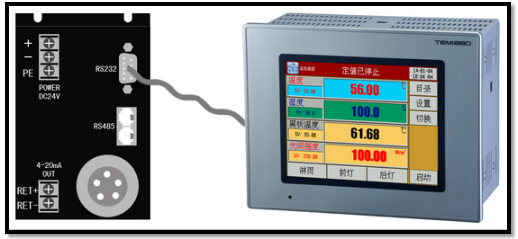

l 加湿器控制方式:无触点等周期脉冲调宽,SSR(固态继电器) 图8 控制器
l 加湿器装置:水位控制装置、加热器防干烧装置
11、电气控制系统:

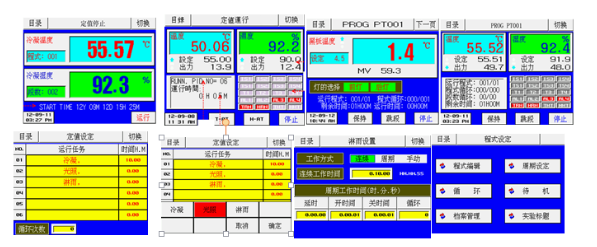

l 控制器(型号):韩国TIMI880可编程触摸屏控制器
l 显示器: 5.7英寸真彩触摸屏
l 运行方式:程序方式、定值方式
l 设定方式:中文菜单、触摸屏方式输入
★ 真彩5.7寸智能触摸屏全角度清晰可视;
★ 模糊运算和PID自动演算功能更精确控制温度的精度;
★ 2路PT100输入(显示冷凝温度、冷凝湿度或黑板温度);
★ 8路DI异常输入全面监控盐雾箱运行状态;
★ 具有预约功能,能设定机器自动运行时间;
★ 具有待机功能(控制喷雾动作条件)准确控制试验有效时间;
★ 两种控制方式(定值/程式);
★ 传感器类型:PT100传感器(可选电子传感器);8路开关信号辅助输入;
★ 温度、饱和温度测量范围(-90℃--200℃,误差±0.2℃);
★ 程式编辑:可编120组程式,每组程式最大为100段;
通讯接口(RS232/RS485,通讯最长距离1.2km[光纤可达30km])。主要配件清单
序号 名称 产地品牌 1 真彩触摸屏控制器 韩国TIMI880 2 紫外线灯管UVA(标配) 荷兰飞利浦 UVA-340 3 紫外线灯管UVB(选配) 4 交流接触器 中国 正泰 5 计时器 日本 欧姆龙OMRON 6 超温保护 韩国 RAINBOW 7 固态继电器SSR 中国 美格尔 MAGER 8 温度传感器 台湾 宣荣 9 漏电开关 中国 正泰 10 循环风机 台湾 SUNON 11 加热器 台湾 隆星 12 喷淋水泵
